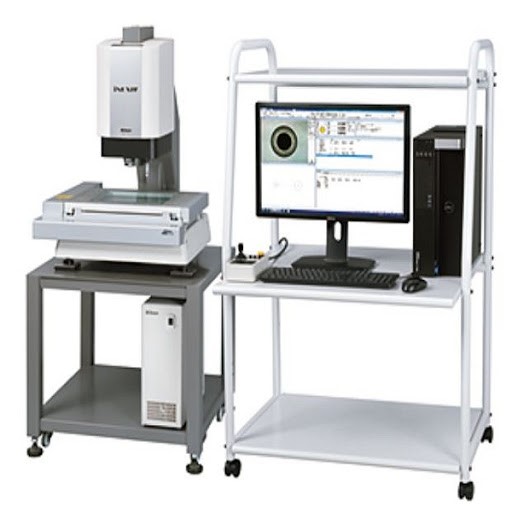

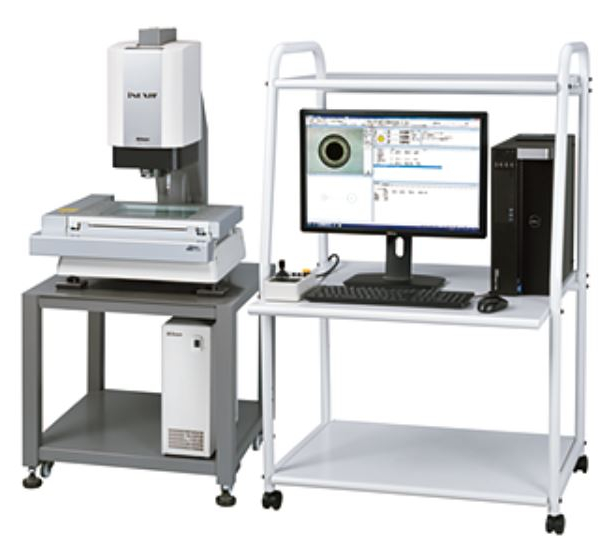

iNEXIV VMA-2520 – สัมผัสกับระดับสูงสุดของการวัดงานด้วยภาพ

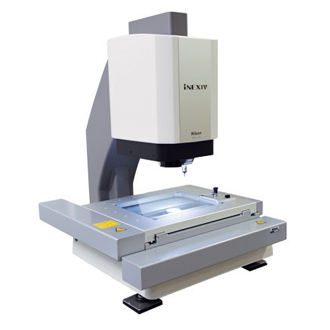

เครื่องมือวัดขนาดชิ้นงานด้วยภาพควบคุมการทำงานด้วยระบบ CNC รุ่น VMA-2520 สามารถวัดชิ้นงานขนาดใหญ่ระดับ 250 x 200 x 200 มิลลิเมตร ทำงานร่วมกับชุดเลนส์แบบภาพมุมมองกว้าง รองรับการวัดงานในระบบสัมผัสผิวงานได้ (Touch Probe) ทำให้มีความคล่องตัวในการทำงานสูง เหมาะกับการวัดชิ้นงานขนาดใหญ่และมีมิติในการวัดที่ซับซ้อน

ลักษณะงานที่เหมาะสม

• กลุ่มอุตสาหกรรมยานยนต์
• ชิ้นส่วนพลาสติก ชิ้นงานงานโลหะขึ้นรูป
• ชิ้นส่วนอุปกรณ์อิเล็กทรอนิกส์
• โทรศัพท์มือถือ นาฬิกา
• งานแม่พิมพ์ อุปกรณ์แม่พิมพ์


/--- คุณลักษณะเด่น ---/

ภาพมุมมองกว้าง

เลนส์ภาพมุมมองกว้าง มีพื้นที่มองเห็นขนาด 13 x 10 มิลลิเมตร ทำให้การค้นหาตำแหน่งและการปรับแนวแกนของชิ้นงานทำได้อย่างง่ายดาย มีอัตราส่วนกำลังขยาย 10 เท่า สามารถเลือกปรับกำลังขยายได้ 5 ระดับ เลนส์แบบ Apochromat ที่มีค่า NA สูงถึง 0.11 ทำให้การวัดด้วยภาพมีความชัดเจนและความถูกต้องสูงสุด

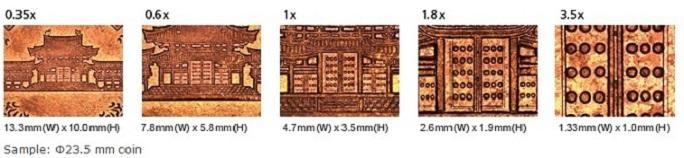

Magnification and FOV size (mm)
Optical magnification		0.35x	0.6x	1x	1.8x	3.5x
Total magnification*		12.6	21.6	36	64.8	126
FOV size on stage	Horizontal x	13.3 x	7.8 x	4.7 x	2.6 x	1.33 x
	vertical (mm)	10.0	5.8	3.5	1.9	1.00

* หน้าจอมอนิเตอร์ขนาด 24 นิ้ว WUXGA (1920 x 1200 pixels) ซึ่งเป็นขนาดแนะนำสำหรับรุ่น VMA


Working distance สูงสุดถึง 73.5 มิลลิเมตร

ระยะห่างจากหน้าเลนส์ถึงชิ้นงาน (working distance) ที่สูงถึง 73.5 มิลลิเมตร ทำให้รองรับการวัดความสูงลักษณะแบบขั้นบันไดและการวัดความสูงในร่องรูลึก สามารถทำได้อย่างง่ายดาย ช่วงการวัดที่กว้าง ระดับ 250 (X) มิลลิเมตร x 200 (Y) มิลลิเมตร x 200 (Z) มิลลิเมตร

รองรับชิ้นงานขนาดใหญ่สุด (กว้าง x ยาว) ที่ 250 x 200 มิลลิเมตร และรองรับความสูงของชิ้นงานได้ถึง 200 มิลลิเมตร ความรวดเร็วและความถูกต้องของการวัดด้วยระบบปรับโฟกัสแบบอัตโนมัติ (Vision Auto Focus)

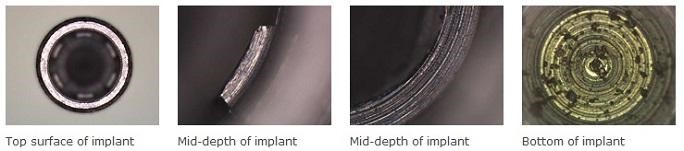

VMA-2520 มาพร้อมกับระบบปรับความคมชัดของภาพอัตโนมัติ สามารถวัดความสูงได้รวดเร็ว มีความถูกต้องแม่นยำสูง


Laser AF (อุปกรณ์เสริม)

อุปกรณ์เสริมชุดเลเซอร์โฟกัส มีค่า working distance ระดับ 63 มิลลิเมตร เหมาะสำหรับการวัดค่าความสูงของชิ้นงานที่เน้นค่าการวัดซ้ำ พร้อมทั้งสามารถใช้ร่วมกับเลนส์แบบภาพมุมมองกว้างได้ ระบบไฟส่องสว่างเอนกประสงค์

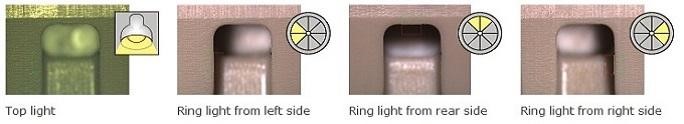

เครื่อง VMA-2520 ทำงานร่วมกับชุดไฟบน ไฟล่าง และไฟวงแหวนแบบปรับอิสระได้ 8 ทิศทาง ซึ่งการทำงานร่วมกันของชุดไฟทั้งหมดจะทำให้ภาพที่ได้มีความชัดเจนถูกต้อง สามารถมองเห็นขอบชิ้นงานที่ยากต่อการมองเห็นได้เป็นอย่างดี

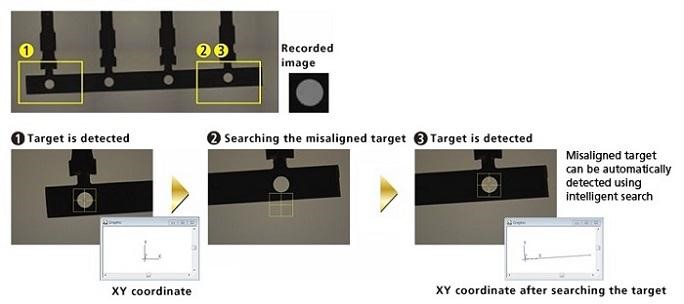

Intelligent search

ระบบค้นหาตำแหน่งชิ้นงานแบบอัจฉริยะ สามารถค้นหาภาพที่ถูกบันทึกไว้เพื่อหาตำแหน่งของภาพได้แบบอัตโนมัติ ทำให้เพิ่มสามารถในการวัดงานได้ถูกต้องอย่างและต่อเนื่อง ถึงแม้ว่าแนวการวางงานจะเปลี่ยนไปจากเดิมก็ตาม


Digital chart comparator

สามารถตรวจสอบความเบี่ยงเบนของรูปร่างขอบชิ้นงานได้ โดยการซ้อนภาพจากข้อมูลไฟล์ CAD แบบ 2D ซ้อนทับลงบนภาพวิดีโอจากชิ้นงานจริงบนหน้าจอมอนิเตอร์ได้แบบเรียลไทม์ พร้อมเส้น tolerance ตามที่กำหนด

Touch probe (อุปกรณ์เสริม)

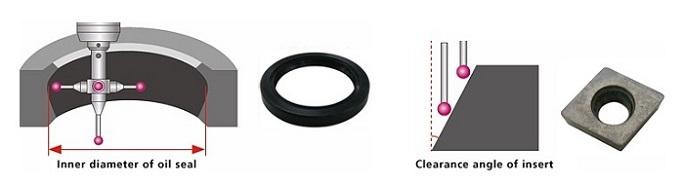

VMA-2520 รองรับการเชื่อมต่ออุปกรณ์เสริมแบบ Touch probe Renishaw รุ่น TP 20 และ TP200 ทำให้สามารถวัดชิ้นงานแบบสัมผัสได้ ซึ่งเพิ่มขีดความสามารถสำหรับจุดวัดบางจุดที่ Vision AF ไม่สามารถใช้งานได้ เช่น การวัดขนาดเส้นผ่านศูนย์กลางด้านในที่มีซีลน้ำมันปิดบังอยู่ หรือการวัดมุมหลบของใบมีดกลึง เป็นต้น ชุด Touch probe สามารถทำงานร่วมกับระบบ Vision ได้ภายใต้ Coordinate เดียวกัน อีกทั้งสามารถทำงานสลับกันได้อย่างอิสระด้วยซอฟต์แวร์ iNEXIV VMA TP AutoMeasure

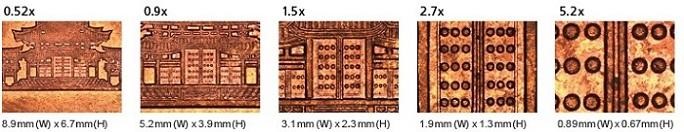

รุ่นเพิ่มกำลังขยาย 1.5 เท่า

สามารถเลือกรุ่นที่เพิ่มกำลังขยายได้อีก 1.5 เท่า เพื่อเพิ่มขีดความสามารถให้เหมาะสมกับชิ้นงานขนาดเล็ก ตลอดจนชิ้นส่วนอุปกรณ์อิเล็กทรอนิกส์ต่างๆ

*ความสว่างภาพบนหน้าจออาจลดลงเล็กน้อยเทียบจากรุ่นกำลังขยายปกติ

Sample: Φ23.5 mm coin

Specifications

Stroke (X x Y x Z)	250 x 200 x 200 mm (10 x 8 x 8”)
Minimum readout	0.1 µm
Maximum workpiece weight	15 kg (up to 5 kg accuracy guaranteed)
MPE *	XY MPEE1: 2+8L/1000 µm XY MPEE2: 3+8L/1000 µm Z MPEE1: 3+L/50 µm
Camera	1/3-in. 3CCD color Progressive scan (B/W optional)
Working distance	73.5 mm (63 mm with LAF)
Magnification	Optical: 0.35 to 3.5x On screen: 12 to 120x (with 17” monitor at SXGA resolution)
FOV size	13.3 x 10 to 1.33 x 1 mm
Auto focus	Vision AF and optional Laser AF
Illumination
Contour Illumination	White LED illumination
Surface Illumination	White LED illumination
Oblique Illumination	8-segment white LED ring
Video resolution	640 x 480 (pixels)
Touch probe	Renishaw® TP200/TP20 (option)
Power source	100-240 V, 50/60 Hz
Power consumption	5-2.5 A (excluding power consumption of host computer and its peripherals)
Dimensions & weight
Main body (W x D x H)	565 x 690 x 740 mm (minimum height), 72 kg
Controlle	145 x 400 x 390 mm, 13 kg
Table for main body (option)	600 x 700 x 825 mm, 38 kg
Recommended workbench	Min. load capacity 1000kg or more
Operational environment
Temperature	10 to 35ºC
Humidity	70% or less
