NEXIV AutoMeasure

การวัดอัตโนมัติ - แพลตฟอร์มซอฟต์แวร์ที่ตั้งโปรแกรมได้และใช้งานง่าย นำพลังของระบบวิชันซิสเต็มของ Nikon NEXIV มาไว้ที่ปลายนิ้วของคุณ

nikon metrology software imaging automeasure

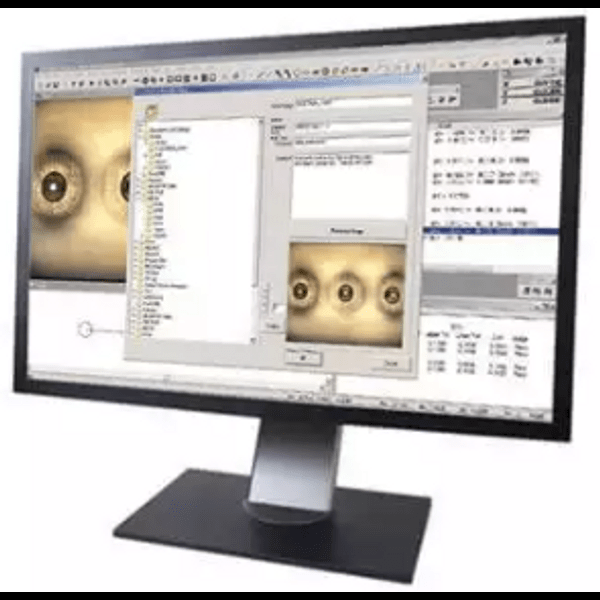

ซอฟต์แวร์วัดภาพอัตโนมัติของ Nikon มาตรวิทยา ซอฟต์แวร์ AutoMeasure เป็นแพ็คเกจที่สมบูรณ์ซึ่งรวมถึงตัวช่วยสร้างการวัดและการสอนแบบโต้ตอบ ฟังก์ชันอินเทอร์เฟซ CAD ความสามารถในการวิเคราะห์รูปร่าง และเครื่องมือการจัดการข้อมูล ซอฟต์แวร์ยังรวมเข้ากับโปรไฟล์รูปร่าง การวิเคราะห์พื้นผิว 3 มิติ และโปรแกรมสร้างรายงานที่ซับซ้อน

การใช้งาน:
จอแสดงผลคริสตัลเหลว (lcd)
การวิเคราะห์พื้นผิว
โลหะวิทยา
การผลิตพลาสติก
รากฟันเทียม/เทียม
การตรวจพื้นผิว
การผลิตโลหะ
ไมโครอิเล็กทรอนิกส์
ออปโตอิเล็กทรอนิกส์
MEMS
การวิเคราะห์รอยแตกและความล้มเหลว


ประโยชน์และคุณสมบัติ

โปรแกรมหลัก

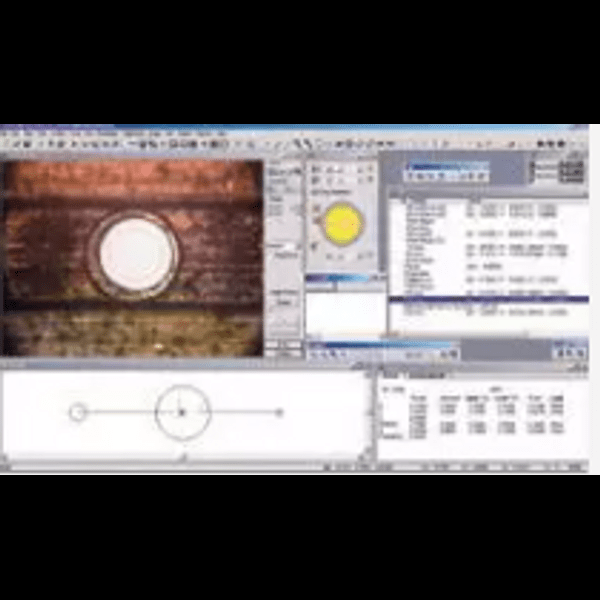

AutoMeasure Graphical User Interface (GUI) ช่วยให้ผู้ใช้สามารถใช้เลย์เอาต์มาตรฐานหรือปรับแต่งแดชบอร์ดควบคุมเพื่อดูตัวเลือกเครื่องมือวัดแบบดิจิทัล ฟังก์ชันแก้ไขโปรแกรมขั้นสูง หน้าต่างแสดงภาพสด และควบคุมสภาพแสงได้ดังตัวอย่าง ซอฟต์แวร์มาตรวิทยาของ Nikon เค้าโครงโปรแกรมหลักของระบบสร้างภาพอัตโนมัติ

nikon metrology software imaging automeasure main program layout
ที่นี่ผู้ใช้สามารถดำเนินการอย่างง่ายด้วยมุมมองที่จำกัดตามต้องการ หรือเค้าโครงที่มีคุณลักษณะครบถ้วน เพื่อสร้างไฟล์การสอนแบบกำหนดเองที่เรียบง่ายหรือซับซ้อนได้

เค้าโครงโปรแกรมหลักของโปรแกรมสร้างภาพอัตโนมัติของซอฟต์แวร์มาตรวิทยาของ nikon

โปรแกรมกรเขียนโปรแกรมออฟไลน์อินเทอร์เฟซ CAD: NEXIV Virtual AutoMeasure
โปรแกรมสนับสนุนการสอนเกี่ยวกับการถ่ายภาพอัตโนมัติของซอฟต์แวร์มาตรวิทยาของ nikon
โปรแกรมนี้ช่วยให้สามารถอ่านข้อมูล CAD ลงในหน้าต่างวิดีโอเสมือนบนคอมพิวเตอร์เครื่องอื่นได้ ทำให้ผู้ปฏิบัติงานสามารถใช้โปรแกรมการสอนของ NEXIV ที่มีขั้นตอนการปฏิบัติงานเหมือนกับบนคอมพิวเตอร์ออนไลน์ ซึ่งช่วยลดความจำเป็นในการใช้ชิ้นงานจริงระหว่างการสอน และช่วยให้ระบบ NEXIV มุ่งเน้นที่การวัดอัตโนมัติเพื่อเพิ่มผลผลิต
nikon metrology software imaging automeasure off line teaching support program

โปรแกรมสนับสนุนการสอนเกี่ยวกับการถ่ายภาพอัตโนมัติของซอฟต์แวร์มาตรวิทยาของ nikon
รองรับไฟล์ IGES, DXF, DMIS, NC, Gerber และ Excellon
หน้าต่างวิดีโอเสมือนช่วยให้ผู้ปฏิบัติงานยืนยันมุมมองปัจจุบันตามข้อมูล CAD
ขั้นตอนการปฏิบัติงานเหมือนกับ NEXIV AutoMeasure
การเขียนโปรแกรมอัตโนมัติแบบแมนนวลหรือแบบคลิกเดียว
สามารถรวมโปรแกรมกับขั้นตอนของมาโครได้ เช่น Line Width Measure และ Multi Pattern Search

โปรแกรมวิเคราะห์รูปร่างโปรไฟล์สองมิติ: NEXIV Profiler
ซอฟต์แวร์มาตรวิทยาของ nikon การวัดภาพอัตโนมัติ NEXIV profiler

ซอฟต์แวร์มาตรวิทยาของ nikon การวัดภาพอัตโนมัติ NEXIV profiler
โปรแกรมนี้ทำให้สามารถวัดและตัดสินรูปร่างโปรไฟล์ 2 มิติในชิ้นงานที่ไม่สามารถวัดในโหมดเรขาคณิตปกติได้ ขณะนี้สามารถทำการวัดเชิงปริมาณได้แม่นยำกว่าวิธีเปรียบเทียบแผนภูมิโดยใช้โปรเจ็กเตอร์โปรไฟล์และ/หรือกล้องจุลทรรศน์สำหรับการวัดทั่วไป

ฟังก์ชันโปรไฟล์รูปร่าง: เมื่อผู้ปฏิบัติงานเข้าสู่จุดเริ่มต้น จุดสิ้นสุด และระยะพิทช์ของการวัด NEXIV จะทำการวัดและบันทึกผลลัพธ์โดยอัตโนมัติ
nikon metrology software imaging automeasure NEXIV profiler


ฟังก์ชันการประเมินรูปร่าง: ความเบี่ยงเบนระหว่างผลการวัดและข้อมูลรูปร่างที่ระบุจะแสดงเป็นภาพกราฟิกบนจอภาพหรือพิมพ์ออกมาเพื่อให้ประเมินได้ง่าย

การคำนวณความเบี่ยงเบนของรูปร่าง: ทิศทางของแกน ทิศทางปกติ
ตารางแสดงรายการข้อมูลรูปร่าง
การวาดกราฟของข้อมูลรูปร่าง
การสร้างข้อมูลรูปร่างเล็กน้อย: ข้อมูลสามารถสร้างได้ไม่เพียงแค่โดยการป้อนคีย์เท่านั้น แต่ยังสร้างจากข้อมูล CAD ด้วย สร้างข้อมูลโดยการแลกเปลี่ยนข้อมูลรูปร่างที่วัดได้
ฟังก์ชัน "พอดีที่สุด" ของรูปร่าง: ฟังก์ชันนี้ใช้เพื่อลดความเบี่ยงเบนระหว่างผลการวัดและข้อมูลรูปร่างเล็กน้อย การประเมินความเบี่ยงเบนทำได้ง่ายแม้ในขณะที่ทั้งสองใช้พิกัดต่างกัน

การสร้างข้อมูลรูปร่างที่กำหนดจากข้อมูล CAD: ข้อมูลรูปร่างที่กำหนดสามารถสร้างจากข้อมูล CAD ในรูปแบบไฟล์ DXF/IGES

โปรแกรมควบคุม NEXIV VMR
โปรแกรมนี้เปิดใช้งานไฟล์การสอนหลายไฟล์ตามลำดับตามชุดคำสั่งเล่นซ้ำ

ลดความซับซ้อนของขั้นตอนการให้คำแนะนำในการวัดชิ้นงานต่างๆ อย่างต่อเนื่อง เช่น การวัดจิ๊กเฉพาะต่างๆ
อนุญาตให้แยกสภาพแวดล้อมการทำงานของผู้ตรวจสอบออกจากสภาพแวดล้อมของผู้ดูแลระบบ
เปิดใช้งานการจัดการวันที่ตรวจสอบ ผู้ตรวจสอบ วันที่ผลิต หมายเลขล็อต และข้อมูลการตรวจสอบอื่นๆ
การพิมพ์อัตโนมัติที่เชื่อมโยงกับใบตรวจสอบ
พ่อมดการสอนแบบโต้ตอบ
ซอฟต์แวร์มาตรวิทยาของ nikon ตัวช่วยสร้างการวัดภาพอัตโนมัติ

ชุดของตัวช่วยสร้างการสอนเริ่มต้นจะให้คำแนะนำทีละขั้นตอนเพื่ออำนวยความสะดวกในการสอน โดยไม่คำนึงถึงความรู้หรือประสบการณ์ของผู้ปฏิบัติงาน นอกจากนี้ ผู้ปฏิบัติงานสามารถปรับแต่งตัวช่วยสร้างการสอนโดยการลงทะเบียนขั้นตอนการสอนที่ใช้บ่อย


วิซาร์ดการวัดเชิงโต้ตอบ
nikon metrology software imaging automeasure measurement wizards
ซอฟต์แวร์มาตรวิทยาของ nikon ตัวช่วยสร้างการวัดภาพอัตโนมัติ

วิซาร์ดการวัดจะแนะนำผู้ปฏิบัติงานทีละขั้นตอน ผ่านสิ่งที่จำเป็นเพื่อให้งานของตนสำเร็จ นอกเหนือจากวิซาร์ดเริ่มต้นแล้ว ผู้ปฏิบัติงานสามารถสร้างวิซาร์ดที่กำหนดเองได้โดยการลงทะเบียนขั้นตอนที่ใช้บ่อยเพื่อเพิ่มความคล่องตัวในการทำงานในอนาคต



โปรแกรมอินเตอร์เฟส CAD ออนไลน์
nikon metrology software imaging automeasure cad interface program
ซอฟต์แวร์มาตรวิทยาของ nikon โปรแกรมสร้างภาพอัตโนมัติ cad อินเตอร์เฟส
โดยการนำเข้าข้อมูล CAD (IGES, DXF, Gerber และ Excellon) ของชิ้นงาน

ผู้ปฏิบัติงานสามารถแสดงกราฟิกในหน้าต่างกราฟิก CAD บน NEXIV ได้
VMR การวัดอัตโนมัติ ช่วยอำนวยความสะดวกในการสอนและลดเวลาในการทำงาน
ผู้ปฏิบัติงานสามารถย้ายพื้นที่งานไปยังตำแหน่งที่ต้องการได้โดยการดับเบิลคลิกที่ตำแหน่งที่เหมาะสมภายในชิ้นงานที่ป้อนเข้า
ฟังก์ชันนี้ทำให้สามารถสร้างไฟล์การสอนโดยอัตโนมัติจากข้อมูลคุณลักษณะ CAD บน NEXIV VMR AutoMeasure

NEXIV VMR Visual Basic Control
ซอฟต์แวร์มาตรวิทยาของ Nikon การสร้างภาพอัตโนมัติ CAD อินเทอร์เฟซ โปรแกรม บันทึก การสอน
nikon metrology software imaging automeasure cad interface program save teaching

ซอฟต์แวร์มาตรวิทยาของ Nikon การสร้างภาพอัตโนมัติ CAD อินเทอร์เฟซ โปรแกรม บันทึก การสอน
ด้วย Communication Package Program ที่พัฒนาขึ้น ผู้ใช้สามารถตั้งโปรแกรมซอฟต์แวร์แอปพลิเคชันของตนเองเพื่อควบคุมฟังก์ชันต่างๆ ของ NEXIV AutoMeasure จากระยะไกลในสภาพแวดล้อม Visual Basic 6.0/Net การส่งตัวแปรไปยังไฟล์การสอน AutoMeasure ช่วยให้สามารถวัดชิ้นงานที่มีขนาดต่างกันได้ในโปรแกรมเดียว ข้อมูลผลลัพธ์จะถูกส่งกลับไปยังโปรแกรม VB



​โปรแกรมเสริมการวัดอัตโนมัติ
ซอฟต์แวร์วัดภาพอัตโนมัติของ Nikon มาตรวิทยา การประเมินเกียร์
nikon metrology software imaging automeasure gear evaluation
ซอฟต์แวร์วัดภาพอัตโนมัติของ Nikon มาตรวิทยา การประเมินเกียร์
Bird's-Eye View: โปรแกรมวิเคราะห์พื้นผิว 3 มิติของ NEXIV พัฒนาโดย OriginLab® Corporation และทำงานบน Origin™ โปรแกรมนี้ช่วยให้ข้อมูลที่ได้รับโดยใช้คุณสมบัติ Scan Measure ที่มาพร้อมกับ TTL Laser AF ถูกพล็อตในรูปแบบ 3 มิติ หลังจากนั้น การวิเคราะห์รูปร่าง 3 มิติ และการวิเคราะห์รูปร่างภาคตัดขวาง 2 มิติ สามารถทำได้
D-SURF: ซอฟต์แวร์นี้ไม่เพียงแต่วาดกราฟิก 3 มิติของพื้นผิวชิ้นงานขนาดเล็กที่วัดโดยระบบ NEXIV เท่านั้น แต่ยังให้การวิเคราะห์ต่างๆ เช่น การคำนวณค่าการประเมินต่างๆ
ซอฟต์แวร์ประเมินเฟือง: ซอฟต์แวร์นี้ให้การประเมินพารามิเตอร์ต่างๆ ของชิ้นงานที่วัดได้ รวมถึงการเบี่ยงเบนของระยะพิทช์ การส่ายของช่องว่างของฟัน ความยาวแทนเจนต์ฐาน และโอเวอร์พินของมิติ ตามมาตรฐานอุตสาหกรรม

Real-Time SPC ผ่าน DDE (Dynamic Data Exchange): การใช้ฟังก์ชัน DDE Link สามารถถ่ายโอนข้อมูลที่วัดได้ไปยังสเปรดชีต เช่น Microsoft Excel®, SPC-PC IV, SPC-PC IV Excel และอื่นๆ ได้ทันที การวิเคราะห์ SPC เป็นไปได้ หมายเหตุ: SPC-PC IV และ SPC-PC IV Excel เป็นผลิตภัณฑ์ของ Quality America, Inc.
โปรแกรมสังเคราะห์ภาพโฟกัส: โปรแกรม MultiLayer View สามารถใช้เพื่อสังเคราะห์ส่วนโฟกัสของภาพหลายภาพในมุมมองเดียวกันซึ่งถ่ายในเลเยอร์ต่างๆ กัน ทำให้เกิดภาพที่สมบูรณ์แบบหนึ่งภาพซึ่งอยู่ในโฟกัสตลอด ก่อนที่จะทำการสังเคราะห์ รูปภาพสามารถแสดงเป็นภาพขนาดย่อบนจอภาพ PC เพื่อให้ผู้ใช้สามารถเลือกส่วนโฟกัสที่ต้องการได้
    กล้อง CCD ของ NEXIV จับภาพหลายภาพบนแกน Z
     เมื่อกำหนดค่าด้วยระบบ NEXIV ผู้ใช้สามารถแนบภาพทั้งหมดของส่วนที่วัดได้เข้ากับแผ่นผลการตรวจสอบได้อย่างง่ายดาย
VMR Report Generator: ซอฟต์แวร์นี้เข้ากันได้กับซอฟต์แวร์ NEXIV VMR AutoMeasure อย่างสมบูรณ์ และช่วยให้สามารถสร้างแผ่นผลการตรวจสอบได้อย่างรวดเร็วในรูปแบบรายงานต่างๆ รวมถึงแบบฟอร์มที่ผู้ใช้ออกแบบ ผู้ใช้ยังปรับแต่งโปรแกรมเพื่อให้ใช้งานได้ง่ายขึ้นด้วยการสร้างสคริปต์มาโคร
