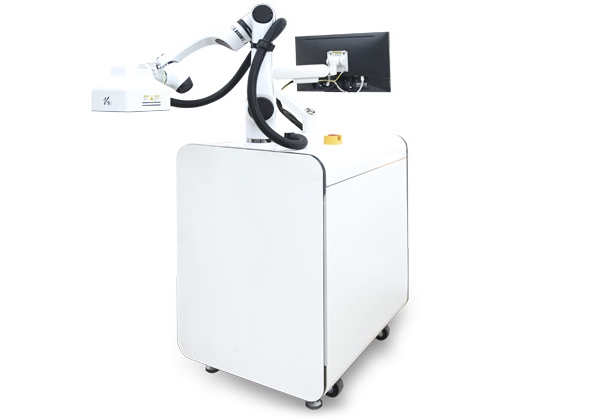

V9i Final Inspection (FI)

การตรวจสอบขั้นสุดท้ายของ V9i (FI)

ออกแบบมาเพื่อการตรวจสอบการประกอบขั้นสุดท้ายที่รับประกันคุณภาพและความปลอดภัย ซึ่งเกี่ยวข้องกับการทำงานร่วมกันระหว่างมนุษย์กับหุ่นยนต์

ประโยชน์ที่สำคัญ

การตรวจสอบด้วยภาพการประกอบขั้นสุดท้าย
ความครอบคลุมในการตรวจสอบที่เหนือชั้น - มุมการตรวจสอบเลียนแบบโดยมนุษย์
การผสมผสานระหว่างการเคลือบตามข้อกำหนดและการตรวจสอบขั้นสุดท้ายในระบบทั่วไป
แพลตฟอร์มการตรวจสอบที่ยืดหยุ่น - โต๊ะทำงานหรือสายพานลำเลียง
ตัวเลือกการวัดความสูง
ขนาดกะทัดรัด

เทคโนโลยีที่ก้าวล้ำ

ใช้มอเตอร์เพื่อรองรับการประกอบที่ซับซ้อน

ด้วยเทคโนโลยีล้ำสมัยที่ได้รับการจดสิทธิบัตรจาก ViTrox ซึ่งช่วยให้สามารถตรวจจับข้อบกพร่องในมุมแสงที่ปรับเปลี่ยนได้

การวัดความสูงที่แม่นยำด้วย Laser Profiler

เทคโนโลยีที่เชื่อถือได้เพื่อผลลัพธ์ที่แม่นยำและทำซ้ำได้ ระบบจะแยกโปรไฟล์และทำการวัดความสูงที่แม่นยำผ่านเลเซอร์โปรไฟล์

โซลูชันการตรวจสอบขั้นสุดท้ายเฉพาะทางสำหรับอุตสาหกรรมและการใช้งานต่างๆ

การตรวจสอบขั้นสุดท้ายแบบอัตโนมัติเพื่อแทนที่การตรวจสอบด้วยตนเองที่ประตูสุดท้ายเพื่อระบุข้อบกพร่องของผลิตภัณฑ์ก่อนจัดส่ง ด้วย V9i FI จะช่วยให้ผู้ใช้ดำเนินการตรวจจับที่ครอบคลุม เช่น การตรวจสอบคุณภาพเครื่องสำอางและการประกอบ ให้บริการภาคอุตสาหกรรมต่างๆ เช่น ยานยนต์ ชิ้นส่วนอุตสาหกรรม โทรคมนาคม ฯลฯ

ความสามารถในการตรวจสอบแบบ 2-in-1 (ขั้นสูงสุด)

ระบบ V9i รวมความสามารถในการตรวจสอบขั้นสุดท้ายและการตรวจสอบการเคลือบตามข้อกำหนดไว้ในระบบเดียว Less is more: ด้วยการลงทุนเพียงครั้งเดียว ผู้ใช้จึงสามารถเพลิดเพลินไปกับความสามารถในการตรวจสอบที่หลากหลาย

การตรวจสอบการเคลือบ:

เคลือบบริเวณ/พื้นที่เข้าออก
สารเคลือบไม่เพียงพอ/ขาดหายไป
วัตถุแปลกปลอมบนการเคลือบ
เคลือบฟอง
เปลือกส้ม
การเคลือบส่วนเกิน
รอยขีดข่วนเคลือบ

การตรวจสอบขั้นสุดท้าย:

การไม่มี/การปรากฏตัว
ขั้ว
บุ๋ม/ความเสียหาย
สิ่งแปลกปลอม/วัตถุพิเศษ
แนวไม่ตรง/ช่องว่าง
โอซีอาร์
บาร์โค้ด
ฉลาก
การตรวจสอบกาว
การตรวจสอบพิน

Specialized Final Inspection Solution for various industries & applications with motorized angle lighting

System Performances	V9i Final Inspection (FI)
Inspection Functions	V9i FI provides a wide coverage of final products inspection through the flexibility of multi-angle robotic arms and able to apply rule based & self-learn algorithms to cater for different industry sectors.
System Type	Stand alone system integrated with Cobot
Inspection Coverage	Polarity/ Orientation, Absense/Presence, Knock-off, Component Chip-off, Foreign Object, PCB Exposed Copper, Assembly Inspection, Label Print Inspection, Label Quality Inspection, Connector Inspection, Height Measurement
Board & Component Level Tracebility	Camera-Read Barcodes; External Barcode Reader Configured; OCR Capability with Batch Code Logging
System Hardware
Computer System	Intel Core i7, 32GB/64GB RAM, 512GB SSD, 1TB HDD
Operating System	Windows 10 Pro (64 bit)
Camera & FOV Size	USB3.0, Teli Color 5MP, FOV 65mm*65mm
Optical Resolution	14μm-32μm
Inspection Speed	30cm²/s
Lighting Module	Motorized RGBW + Coaxial Lighting or UVW + Coaxial Lighting
X-Y-Z Axis Repeatabilty	±50μm
PCB Dimension
Minimum PCB Size	50mm(L)x50mm(W)
Maximum PCB Size	510mm(L)x510mm(W)
Thickness Measurement
Minimum Thickness	N/A
Installation Specification
Power Supplies	100-120 V, 16A / 200-240V, 8A Single Phase
System footprint (Width X Depth X Height)	696mmx893mmx1600mm (normal robot operating height)
Total system weight	~350kgs
