Magnification and FOV size (mm)

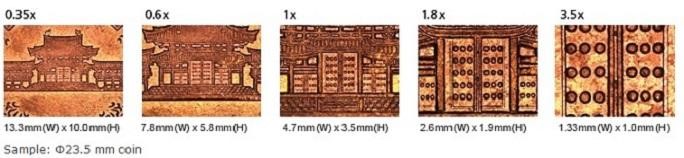

Optical magnification		0.35x	0.6x	1x	1.8x	3.5x
Total magnification*		12.6	21.6	36	64.8	126
FOV size on stage	Horizontal x	13.3 x	7.8 x	4.7 x	2.6 x	1.33 x
	vertical (mm)	10.0	5.8	3.5	1.9	1.00

* หน้าจอมอนิเตอร์ขนาด 24 นิ้ว WUXGA (1920 x 1200 pixels) ซึ่งเป็นขนาดแนะนำสำหรับรุ่น VMA


Working distance สูงสุดถึง 73.5 มิลลิเมตร

ระยะห่างจากหน้าเลนส์ถึงชิ้นงาน (working distance) ที่สูงถึง 73.5 มิลลิเมตร ทำให้รองรับการวัดความสูงลักษณะแบบขั้นบันไดและการวัดความสูงในร่องรูลึก สามารถทำได้อย่างง่ายดาย
ช่วงการวัดที่กว้าง ระดับ 650 (X) มิลลิเมตร x 550 (Y) มิลลิเมตร x 200 (Z) มิลลิเมตร

รองรับชิ้นงานขนาดใหญ่สุด (กว้าง x ยาว) ที่ 650 x 550 มิลลิเมตร และรองรับความสูงของชิ้นงานได้ถึง 200 มิลลิเมตร
ความรวดเร็วและความถูกต้องของการวัดด้วยระบบปรับโฟกัสแบบอัตโนมัติ (Vision Auto Focus)

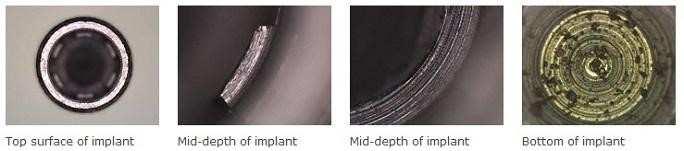

VMA-6555 มาพร้อมกับระบบปรับความคมชัดของภาพอัตโนมัติ สามารถวัดความสูงได้รวดเร็ว มีความถูกต้องแม่นยำสูง


Laser AF (อุปกรณ์เสริม)

อุปกรณ์เสริมชุดเลเซอร์โฟกัส มีค่า working distance ระดับ 63 มิลลิเมตร เหมาะสำหรับการวัดค่าความสูงของชิ้นงานที่เน้นค่าการวัดซ้ำ พร้อมทั้งสามารถใช้ร่วมกับเลนส์แบบภาพมุมมองกว้างได้
ระบบไฟส่องสว่างเอนกประสงค์

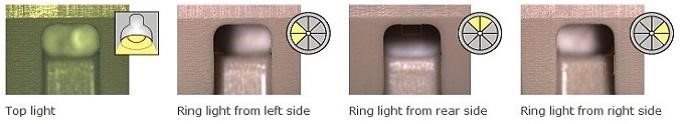

เครื่อง VMA-6555 ทำงานร่วมกับชุดไฟบน ไฟล่าง และไฟวงแหวนแบบปรับอิสระได้ 8 ทิศทาง ซึ่งการทำงานร่วมกันของชุดไฟทั้งหมดจะทำให้ภาพที่ได้มีความชัดเจนถูกต้อง สามารถมองเห็นขอบชิ้นงานที่ยากต่อการมองเห็นได้เป็นอย่างดี

Intelligent search

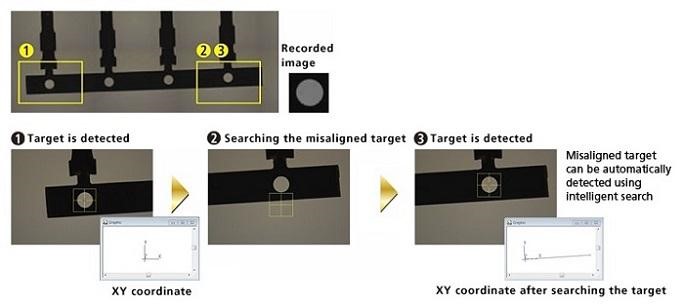

ระบบค้นหาตำแหน่งชิ้นงานแบบอัจฉริยะ สามารถค้นหาภาพที่ถูกบันทึกไว้เพื่อหาตำแหน่งของภาพได้แบบอัตโนมัติ ทำให้เพิ่มสามารถในการวัดงานได้ถูกต้องอย่างและต่อเนื่อง ถึงแม้ว่าแนวการวางงานจะเปลี่ยนไปจากเดิมก็ตาม


Digital chart comparator

สามารถตรวจสอบความเบี่ยงเบนของรูปร่างขอบชิ้นงานได้ โดยการซ้อนภาพจากข้อมูลไฟล์ CAD แบบ 2D ซ้อนทับลงบนภาพวิดีโอจากชิ้นงานจริงบนหน้าจอมอนิเตอร์ได้แบบเรียลไทม์ พร้อมเส้น tolerance ตามที่กำหนด

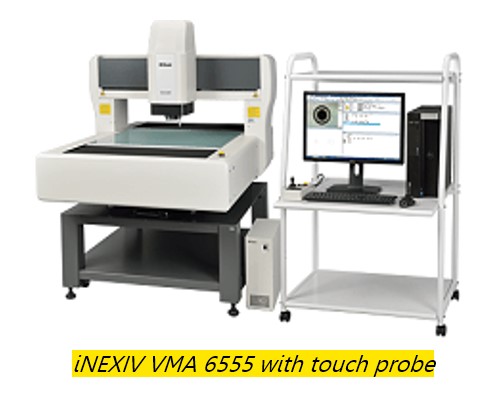

Touch probe (อุปกรณ์เสริม)

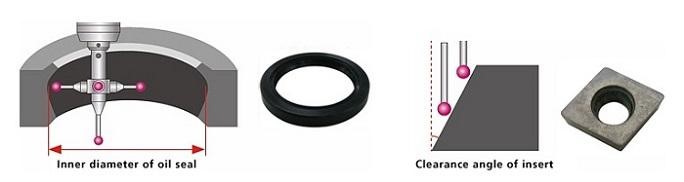

VMA-6555 รองรับการเชื่อมต่ออุปกรณ์เสริมแบบ Touch probe Renishaw รุ่น TP 20 และ TP200 ทำให้สามารถวัดชิ้นงานแบบสัมผัสได้ ซึ่งเพิ่มขีดความสามารถสำหรับจุดวัดบางจุดที่ Vision AF ไม่สามารถใช้งานได้ เช่น การวัดขนาดเส้นผ่านศูนย์กลางด้านในที่มีซีลน้ำมันปิดบังอยู่ หรือการวัดมุมหลบของใบมีดกลึง เป็นต้น ชุด Touch probe สามารถทำงานร่วมกับระบบ Vision ได้ภายใต้ Coordinate เดียวกัน อีกทั้งสามารถทำงานสลับกันได้อย่างอิสระด้วยซอฟต์แวร์ iNEXIV VMA TP AutoMeasure



รุ่นเพิ่มกำลังขยาย 1.5 เท่า

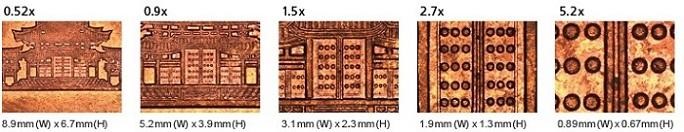

สามารถเลือกรุ่นที่เพิ่มกำลังขยายได้อีก 1.5 เท่า เพื่อเพิ่มขีดความสามารถให้เหมาะสมกับชิ้นงานขนาดเล็ก ตลอดจนชิ้นส่วนอุปกรณ์อิเล็กทรอนิกส์ต่างๆ
*ความสว่างภาพบนหน้าจออาจลดลงเล็กน้อยเทียบจากรุ่นกำลังขยายปกติ



Sample: Φ23.5 mm coin




Specifications

Stroke (X x Y x Z)	650 x 550 x 200 mm
Measurement range withTP (Touch Probe) *1	600 x 550 x 166 mm (TP20) 600 x 550 x 170 mm (TP200) 650 x 550 x 200 mm (withVision AF)
Measurement range withTP & MCR20 *2	525 x 550 x 166 mm (TP20) 525 x 550 x 170 mm (TP200) 575 x 550 x 200 mm (withVision AF)
Minimum readout	0.1 µm
Maximum workpiece weight	50 kg
Maximum workpiece weight (accuracy guaranteed)	30 kg
Maximum permissible error *3 (L = Lengthin mm)	EUX,MPE EUY,MPE: 2+6L/1000 µm EUXY,MPE: 3+6L/1000 µm EUZ,MPE: 3+L/100 µm
Camera	1/3-in. progressive scan b/w camera (standard), 1/3-in. progressive scan color camera (optional)
Working distance	73.5 mm (63 mm withLaser AF)
Magnification	Optical: 0.35 to 3.5x (0.52x to 5.2x high magnification is available as an option) On screen: 12.6 to 126x with24-inch WUXGA (1920 x 1200 pixels) monitor
FOV size on stage	13.3 x 10 mm to 1.33 x 1 mm (8.9 x 6.7 mm to 0.89 x 0.67 mm withhigh-magnification option)
Auto focus	Vision AF and optional Laser AF
Illumination	Contour illumination: White LED diascopic illumination Surface illumination: White LED episcopic illumination Oblique illumination: 8-segment white LED ring illumination
Video resolution	640 x 480 (pixels)
Touch probe (optional) *1	Renishaw® TP200/TP20
Power source	100 V-240 V, 50/60 Hz
Power consumption	5 A (100 V) - 2.5 A (240 V)
Dimensions & weight	Main body withtable (W x D x H): 1200 x 1640 x 1553 mm, 665 kg Controller: 145 x 400 x 390 mm, 14 kg
Operational environment	Temperature: 10°C to 35°C Humidity: 70% or less
Accuracy guaranteed temperature	20°C ±0.5K
	Host computer
CPU	Intel® Core™ 2 Duo CPU or faster
Memory	4GB or more
OS	Windows® 7 32bit
Interface	USB2.0 / IEEE1394


^*1The touch probe can only be attached to the VMA-6555, and not to the VMA-6555V.
^*2The iNEXIV-dedicated MCR20 can be used for bothTP20 and TP200.
^*3Nikon's in-house test at 20°C ±0.5k
