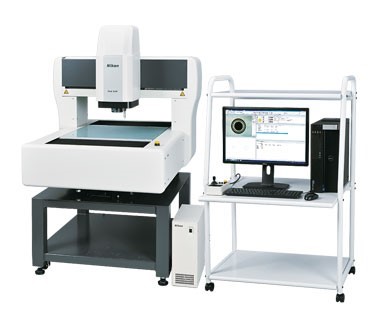

iNEXIV VMA-4540 – สัมผัสกับระดับสูงสุดของการวัดงานด้วยภาพ

เครื่องมือวัดขนาดชิ้นงานด้วยภาพควบคุมการทำงานด้วยระบบ CNC รุ่น VMA-4540 สามารถวัดชิ้นงานขนาดใหญ่ระดับ 450 x 400 x 200 มิลลิเมตร ทำงานร่วมกับชุดเลนส์แบบภาพมุมมองกว้าง รองรับการวัดงานในระบบสัมผัสผิวงานได้ (Touch Probe) ทำให้มีความคล่องตัวในการทำงานสูง เหมาะกับการวัดชิ้นงานขนาดใหญ่และมีมิติในการวัดที่ซับซ้อน

ลักษณะงานที่เหมาะสม

• กลุ่มอุตสาหกรรมยานยนต์
• ชิ้นส่วนพลาสติก ชิ้นงานงานโลหะขึ้นรูป
• ชิ้นส่วนอุปกรณ์อิเล็กทรอนิกส์
• โทรศัพท์มือถือ นาฬิกา
• งานแม่พิมพ์ อุปกรณ์แม่พิมพ์


/--- คุณลักษณะเด่น ---/

ภาพมุมมองกว้าง

เลนส์ภาพมุมมองกว้าง มีพื้นที่มองเห็นขนาด 13 x 10 มิลลิเมตร ทำให้การค้นหาตำแหน่งและการปรับแนวแกนของชิ้นงานทำได้อย่างง่ายดาย มีอัตราส่วนกำลังขยาย 10 เท่า สามารถเลือกปรับกำลังขยายได้ 5 ระดับ เลนส์แบบ Apochromat ที่มีค่า NA สูงถึง 0.11 ทำให้การวัดด้วยภาพมีความชัดเจนและความถูกต้องสูงสุด

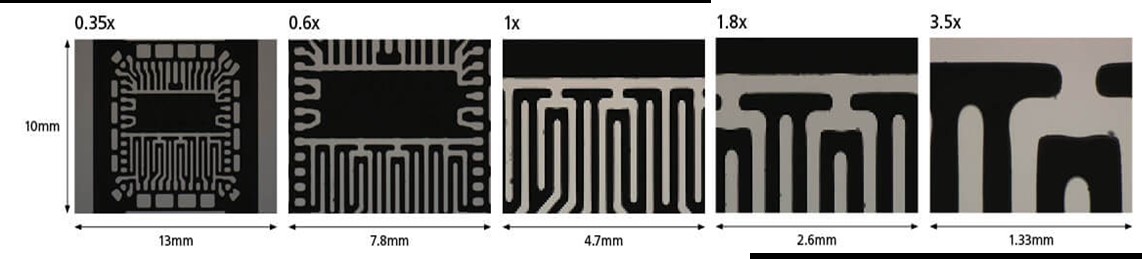

Magnification and FOV size (mm)
Optical magnification		0.35x	0.6x	1x	1.8x	3.5x
Total magnification*		12.6	21.6	36	64.8	126
FOV size on stage	Horizontal x	13.3 x	7.8 x	4.7 x	2.6 x	1.33 x
	vertical (mm)	10.0	5.8	3.5	1.9	1.00

* หน้าจอมอนิเตอร์ขนาด 24 นิ้ว WUXGA (1920 x 1200 pixels) ซึ่งเป็นขนาดแนะนำสำหรับรุ่น VMA





Working distance สูงสุดถึง 73.5 มิลลิเมตร

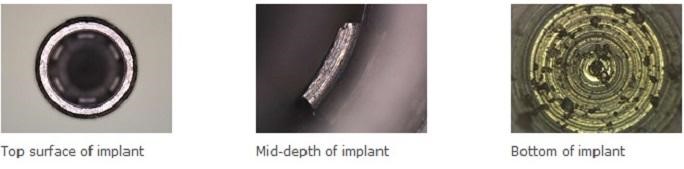

ระยะห่างจากหน้าเลนส์ถึงชิ้นงาน (working distance) ที่สูงถึง 73.5 มิลลิเมตร ทำให้รองรับการวัดความสูงลักษณะแบบขั้นบันไดและการวัดความสูงในร่องรูลึก สามารถทำได้อย่างง่ายดาย ช่วงการวัดที่กว้าง ระดับ 450 (X) มิลลิเมตร x 400 (Y) มิลลิเมตร x 200 (Z) มิลลิเมตร

รองรับชิ้นงานขนาดใหญ่สุด (กว้าง x ยาว) ที่ 450 x 400 มิลลิเมตร และรองรับความสูงของชิ้นงานได้ถึง 200 มิลลิเมตร ความรวดเร็วและความถูกต้องของการวัดด้วยระบบปรับโฟกัสแบบอัตโนมัติ (Vision Auto Focus)

VMA-4540 มาพร้อมกับระบบปรับความคมชัดของภาพอัตโนมัติ สามารถวัดความสูงได้รวดเร็ว มีความถูกต้องแม่นยำสูง


Laser AF (อุปกรณ์เสริม)

อุปกรณ์เสริมชุดเลเซอร์โฟกัส มีค่า working distance ระดับ 63 มิลลิเมตร เหมาะสำหรับการวัดค่าความสูงของชิ้นงานที่เน้นค่าการวัดซ้ำ พร้อมทั้งสามารถใช้ร่วมกับเลนส์แบบภาพมุมมองกว้างได้ ระบบไฟส่องสว่างเอนกประสงค์

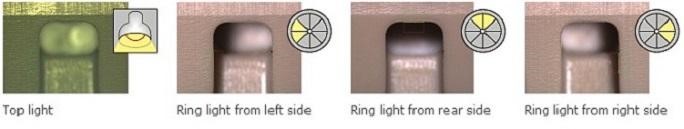

เครื่อง VMA-4540 ทำงานร่วมกับชุดไฟบน ไฟล่าง และไฟวงแหวนแบบปรับอิสระได้ 8 ทิศทาง ซึ่งการทำงานร่วมกันของชุดไฟทั้งหมดจะทำให้ภาพที่ได้มีความชัดเจนถูกต้อง สามารถมองเห็นขอบชิ้นงานที่ยากต่อการมองเห็นได้เป็นอย่างดี
Intelligent search

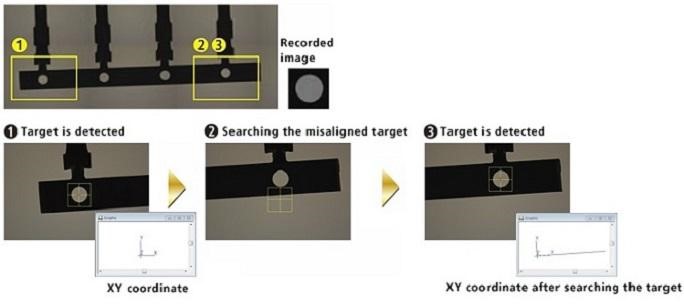

ระบบค้นหาตำแหน่งชิ้นงานแบบอัจฉริยะ สามารถค้นหาภาพที่ถูกบันทึกไว้เพื่อหาตำแหน่งของภาพได้แบบอัตโนมัติ ทำให้เพิ่มสามารถในการวัดงานได้ถูกต้องอย่างและต่อเนื่อง ถึงแม้ว่าแนวการวางงานจะเปลี่ยนไปจากเดิมก็ตาม


Digital chart comparator

สามารถตรวจสอบความเบี่ยงเบนของรูปร่างขอบชิ้นงานได้ โดยการซ้อนภาพจากข้อมูลไฟล์ CAD แบบ 2D ซ้อนทับลงบนภาพวิดีโอจากชิ้นงานจริงบนหน้าจอมอนิเตอร์ได้แบบเรียลไทม์ พร้อมเส้น tolerance ตามที่กำหนด

Touch probe (อุปกรณ์เสริม)

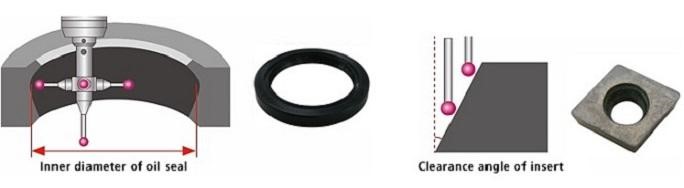

VMA-4540 รองรับการเชื่อมต่ออุปกรณ์เสริมแบบ Touch probe Renishaw รุ่น TP 20 และ TP200 ทำให้สามารถวัดชิ้นงานแบบสัมผัสได้ ซึ่งเพิ่มขีดความสามารถสำหรับจุดวัดบางจุดที่ Vision AF ไม่สามารถใช้งานได้ เช่น การวัดขนาดเส้นผ่านศูนย์กลางด้านในที่มีซีลน้ำมันปิดบังอยู่ หรือการวัดมุมหลบของใบมีดกลึง เป็นต้น ชุด Touch probe สามารถทำงานร่วมกับระบบ Vision ได้ภายใต้ Coordinate เดียวกัน อีกทั้งสามารถทำงานสลับกันได้อย่างอิสระด้วยซอฟต์แวร์ iNEXIV VMA TP AutoMeasure




Specifications

Stroke (X x Y x Z)	450 x 400 x 200mm (18"x 16"x 8")
Measurement range withTP (Touch Probe) *1	400 x 400 x 166mm (TP20) 400 x 400 x 170mm (TP200) 450 x 400 x 200mm (with Vision AF)
Measurement range withTP & MCR20 *2	325 x 400 x 166mm (TP20) 325 x 400 x 170mm (TP200) 375 x 400 x 200mm (with Vision AF)
Minimum readout	0.1 µm
Maximum workpiece weight	40 kg (up to 20 kg accuracy guaranteed)
Maximum permissible error *3	EUX,MPE EUY,MPE: 2+6L/1000 µm (with Vision AF) EUXY,MPE: 3+6L/1000μm (with Vision AF) EUZ,MPE: 3+L/100μm (with Laser AF or Touch Probing) (L = Length in mm)
Camera	1/3-in. 3CCD color or B/W Progressive scan
Working distance	73.5 mm (63 mm with Laser AF)
Magnification	Optical: 0.35 to 3.5x On screen: 12.6 to 126x with 24-inch WUXGA (1920 x 1200 pixels) monitor
FOV size	13.3 x 10mm to 1.33 x 1mm
Auto focus	Vision AF and optional Laser AF
Illumination	Contour illumination: White LED diascopic illumination Surface illumination: White LED episcopic illumination Oblique illumination: 8-segment white LED ring illumination
Video resolution	640 x 480 (pixels)
Touch probe (optional) *1	Renishaw® TP200/TP20
Power source	100 V-240 V, 50/60 Hz
Power consumption	5A-2.5A (excluding power consumption of host computer and its peripherals)
Dimensions & weight (W x D x H)	Main body with table: 1000 x 1340 x 1553mm, 500 kg Controller: 145 x 400 x 390mm, 13 kg
Operational environment	Temperature: 10°C to 35°C Humidity: 70% or less
	Host computer
CPU	Intel® Core™ 2 Duo CPU or faster
Memory	4GB or more
OS	Windows® 7 32bit
Interface	USB2.0 / IEEE1394


^*1The touch probe can only be attached to the VMA-4540, and not to the VMA-4540V.
^*2The iNEXIV-dedicated MCR20 can be used for bothTP20 and TP200.
^*3Nikon's in-house test at 20°C ±0.5k
